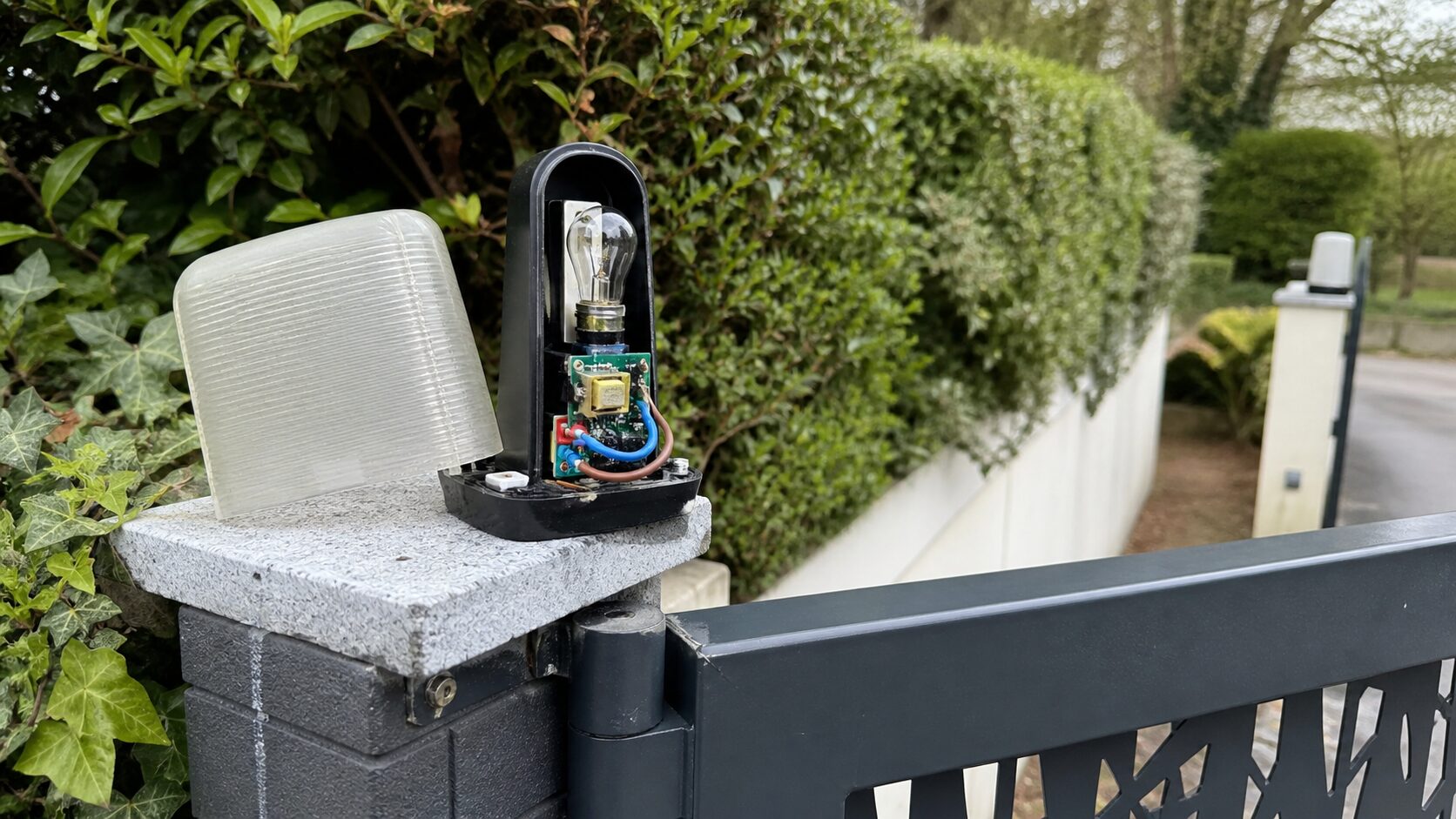

Lampe de portail Nice qui ne clignote plus : diagnostic et réparation

Vous êtes en face d’une lampe de portail Nice qui s’allume mais ne clignote plus, et vous voulez une méthode claire pour diagnostiquer et réparer, sans perdre une matinée à tâtonner. Fort de plus de 20 ans sur les chantiers, je vais vous guider pas à pas, avec des explications techniques et des gestes concrets, pour retrouver un clignotement fiable et durable.

Vérification de l’ampoule

Avant toute chose, commencez par l’élément le plus simple et le plus souvent responsable : l’ampoule. Dans la majorité des cas, il s’agit d’une ampoule endommagée par les vibrations ou la fatigue de composants.

Pourquoi l’ampoule saute souvent

Statistiquement, l’ampoule est la cause première d’une absence de clignotement, on estime ce cas à environ 90 % des pannes. Les portails soumis aux mouvements répétés provoquent des micro-chocs et des vibrations qui fragilisent le filament ou les soudures des led.

De plus, une ampoule mal adaptée ou de mauvaise qualité résiste moins bien aux cycles d’allumage et d’extinction imposés par la centrale. Si la lampe reste allumée en fixe, cela peut aussi indiquer un problème interne du feu, mais l’ampoule reste le point de départ du diagnostic.

Remplacement : étapes simples et sûres

Avant toute intervention, coupez l’alimentation pour éviter tout risque d’électrocution ou de court-circuit. La sécurité passe toujours avant la rapidité.

• Débranchez la centrale ou coupez le disjoncteur alimentant le portail.
• Démontez le cache plastique pour accéder à l’ampoule (voir section suivante pour le démontage en toute sécurité).
• Retirez l’ampoule défectueuse et remplacez-la par une référence adaptée, en respectant la tension indiquée.
• Rebranchez et testez le clignotement. Si l’ampoule s’allume en fixe, poursuivez le diagnostic vers l’électronique interne.

Ces étapes simples évitent de perdre du temps sur des vérifications électriques complexes quand le défaut est mécanique ou lié à l’usure de l’ampoule.

Mesure de la tension de sortie

La mesure de la tension est une étape de vérification technique qui permet de repérer rapidement une anomalie d’alimentation. Munissez-vous d’un voltmètre précis et procédez méthodiquement.

Points de mesure à contrôler

Contrôlez la tension à plusieurs points : à la source d’alimentation, à la douille de l’ampoule et au transformateur. Mesurer à différents endroits permet de localiser une chute de tension entre la source et la lampe.

Une tension instable ou très différente entre la source et la douille indique souvent un problème de connexion, un relais défectueux ou un transformateur qui fatigue.

Valeurs cibles et interprétation des mesures

Pour les installations Nice, la valeur à viser est environ 24 V en sortie pour un fonctionnement normal du clignotant. Des valeurs nettement inférieures doivent alerter.

Des tensions fluctuantes, par exemple 3 à 17 V, sont révélatrices d’un transformateur défectueux ou d’une alimentation incapable de maintenir la charge lorsque la lampe est branchée.

Voici un tableau récapitulatif des mesures et de leur interprétation pour vous aider à trancher rapidement.

Point de mesure	Tension attendue	Valeur anormale	Cause probable
Source (alimentation principale)	~24 V	<20 V ou instable	Alimentation défaillante, fusible, mauvaise masse
Douille de l’ampoule	~24 V	3–17 V	Transformateur fatigué, chute de tension sur le câble
Sortie du transformateur	~24 V	Variations importantes	Transformateur défectueux, régulation HS

Inspection des connexions et de la douille

Après les mesures, passez à l’examen mécanique des connexions : oxydation, fils desserrés ou éclatés, contacts encrassés sont des causes fréquentes d’un mauvais fonctionnement.

Accéder au cœur du problème et nettoyer

Dévissez le cache plastique qui protège la douille pour accéder directement aux bornes. Le démontage doit être fait avec l’alimentation coupée et en prenant soin de ne pas endommager les fils souples.

Utilisez une brosse métallique douce ou un chiffon imbibé d’alcool isopropylique pour nettoyer l’oxydation. Un contact propre règle souvent un problème de clignotement intermittent lié à une mauvaise continuité.

Resserrement et prévention de l’usure

Serrez les vis de connexion sans forcer, remplacez les cosses corrodées et ré-isolez les sections fragilisées. Un câble mal serré provoque une montée de résistance et donc une chute de tension au moment de l’appel de courant.

Contrôlez aussi l’état des gaines et des passe-fils, remplacez les attaches usées. Un câble bien positionné évite les frottements et l’entrée d’humidité, deux facteurs accélérant la corrosion.

Contrôle du relais et de la centrale de commande

Si l’ampoule et les connexions sont en bon état mais que le clignotement ne revient pas, l’électronique de commande peut être en cause. Le relais est un composant sensible aux contacts oxydés.

Symptômes d’un relais usé ou oxydé

Un indice fréquent est la baisse de tension lorsque la lampe est branchée : la tension chute nettement, ce qui montre que le relais ou la sortie ne supporte plus la charge. Cette baisse peut se traduire par un allumage fixe ou une absence totale de clignotement.

L’usure des contacts provoque des arcs et des étincelles, détériorant progressivement le relais. Remplacer un relais grillé ou nettoyer ses contacts redonne souvent du punch à l’installation.

Vérification des fusibles et de l’alimentation générale

Contrôlez les fusibles de la centrale et la continuité des alimentations. Un fusible imprégné d’humidité ou partiellement fondu peut laisser passer un courant insuffisant pour le clignotant.

Si la centrale embarque des voyants, notez leur comportement lors des tests, ils aident à localiser une panne sur la carte mère ou l’alimentation interne. Une remise à zéro ou une ré-initialisation peut résoudre certains problèmes liés au bus ou à la commande.

Vérification du câblage et de l’humidité

Les infiltrations d’eau et les câbles abîmés sont des ennemis classiques des installations extérieures. Une inspection visuelle doit être complétée par des tests électriques.

Recherche de dommages, connexions desserrées et infiltrations

Parcourez l’itinéraire des câbles depuis le moteur ou la centrale jusqu’au clignotant. Cherchez des zones écrasées, des isolations fendillées ou des traces d’humidité aux points de jonction.

Les infiltrations d’eau qui pénètrent dans un boîtier provoquent de l’oxydation et des courts-circuits intermittents. Un boîtier étanche mal refermé est souvent source de pannes répétées en période humide.

Tester la continuité avec un multimètre

Utilisez un multimètre en mode continuité pour tester l’intégrité du câble du moteur jusqu’au clignotant. Un fil avec une résistance anormalement élevée indique une coupure partielle ou une corrosion interne.

Testez la continuité même avec les connecteurs débranchés, afin d’isoler chaque tronçon. Cette méthode permet de localiser précisément l’endroit à réparer ou à remplacer.

Test du circuit du gyrophare

Si toutes les vérifications précédentes ne donnent rien, la carte électronique du gyrophare peut être hors service. L’oxydation sur le circuit imprimé ou un composant défectueux bloque la fonction clignotante.

Identifier un circuit imprimé interne hors service

Signes révélateurs : condensation visible, composants corrodés, pistes noircies ou composants sautés. Dans ce cas, l’ampoule peut s’allumer en fixe mais le clignotement est absent, ce qui indique la défaillance du circuit de temporisation.

Le démontage du gyrophare doit se faire avec précaution, repérez l’orientation des fils et prenez des photos avant de retirer la carte pour faciliter le remontage.

Procédure de shunt pour confirmer et solutions possibles

Pour valider que le circuit imprimé est la source du problème, on peut shunter provisoirement la partie de la carte qui gère la temporisation, afin d’alimenter directement l’ampoule. Si la lampe clignote alors normalement ou s’allume avec la logique attendue, la carte est mise en cause.

Selon l’état, vous pouvez tenter une réparation de la carte (nettoyage, ressoudage, remplacement de composants) ou remplacer le gyrophare complet. Le choix dépend du coût et de la disponibilité des pièces.

Entretien préventif et recours à un professionnel

Un entretien régulier réduit fortement les interventions imprévues. Les gestes simples évitent que de petites défaillances se transforment en pannes plus coûteuses.

Plan d’entretien régulier

Prévoyez un contrôle annuel ou semestriel selon l’exposition du portail. Nettoyez les contacts, vérifiez les étanchéités et contrôlez la tension au repos et sous charge pour détecter une usure progressive.

Consultez la notice fournie par Nice pour respecter les recommandations constructeur et les valeurs d’origine, notamment pour les références d’ampoules et les préconisations d’étanchéité.

Quand faire appel à un professionnel

Si après toutes ces vérifications le clignotement ne revient pas, ou si vous repérez un défaut sur la carte centrale, il est temps d’appeler un électricien spécialisé ou le service après-vente. Une intervention professionnelle évite d’endommager la centrale ou d’introduire un risque électrique.

Faites appel à un technicien lorsque l’intervention nécessite des pièces détachées spécifiques, une soudure de composants électroniques ou un diagnostic approfondi de la centrale. Cela vous fait gagner du temps et garantit une réparation fiable.

En résumé, commencez par l’ampoule, mesurez la tension à plusieurs points, nettoyez et resserrez les connexions, contrôlez relais et fusibles, vérifiez l’étanchéité des câbles, testez le circuit du gyrophare, et entretenez régulièrement pour éviter les retours de panne. Si le défaut persiste, confiez l’appareil à un professionnel qualifié.
