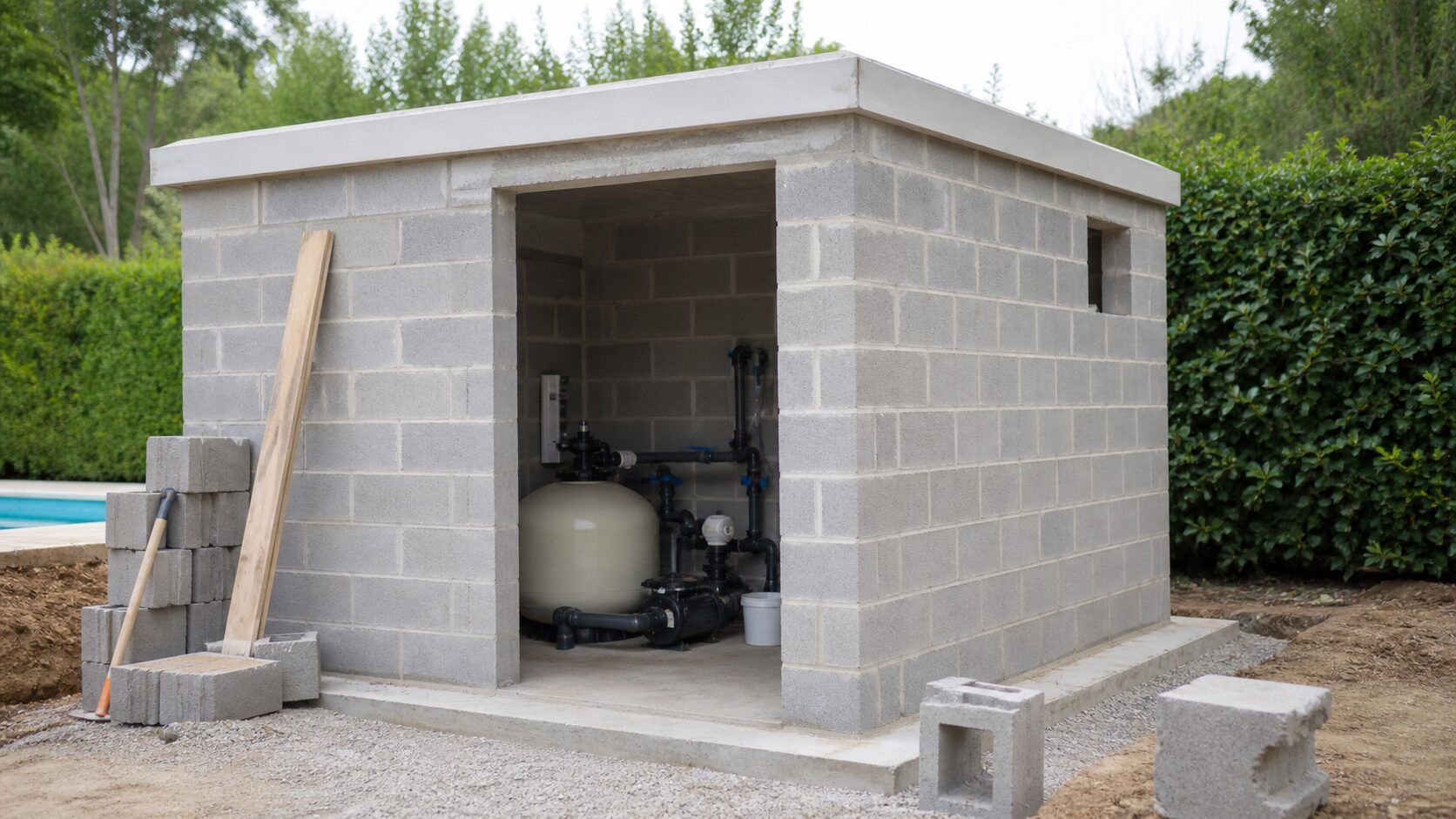

Comment construire un local technique pour piscine en parpaing : étapes et conseils
Vous voulez un local technique en parpaing qui tient la route, pas une cabane brinquebalante qui laisse passer l’eau et les moustiques. Suivez un plan clair, optimisez les branchements, et visez simple et durable.
À retenir : Un bon local technique en parpaing se construit comme une petite maison: bonne dalle, murs ventilés, réseau propre et électricité sécurisée pour une filtration qui tourne sans prise de tête.
Choisir l’emplacement et concevoir le local technique en parpaing pour piscine
Le bon local technique, c’est un emplacement futé et une conception qui respecte la logique de l’eau et des réseaux. Vous devez viser un trajet court entre bassin et filtration, tout en gardant l’accès pour les deux mains et les épaules. Personne n’aime visser un raccord en mode contorsionniste.
Côté distance, visez 3 à 7 mètres du bassin. Plus près, vous gagnez en efficacité hydraulique. Plus loin, vous alourdissez les pertes de charge, et la pompe vous le rappellera à chaque facture. Placez-le au-dessus du niveau d’eau si possible, avec un point bas qui évacue vers un drain ou un regard. Un coup de pluie et un joint faiblard ne doivent pas transformer la pièce en jacuzzi involontaire.
Le terrain n’est pas toujours bien délimité, surtout après des années d’allers-retours de pelleteuse. En cas de bornes disparues, vous devez vérifier vos limites avant de poser un parpaing: suivez ce guide pratique pour rétablir la délimitation d’un terrain. Un muret au mauvais endroit et c’est la guéguerre du voisinage. Et si un vieux projet du précédent propriétaire traîne sur la parcelle, regardez les démarches de recours sur des travaux d’anciens propriétaires.
Pour la ventilation, vous devez créer une entrée basse et une sortie haute, en façades opposées si possible. Une ventilation croisée évite la condensation et l’odeur d’algues confinées. Un simple grillage inox sur les grilles évite que la petite faune locale transforme l’endroit en Airbnb.
La hauteur sous plafond doit permettre d’extraire la cartouche du filtre et de lever la vanne 6 voies sans taper dans les chevrons. Vous devez garder un dégagement de 60 cm devant la pompe et le filtre. Prévoyez aussi un passage de porte d’au moins 80 cm pour sortir un filtre de 750 mm de diamètre sans inventer de nouvelles insultes.
Question urbanisme, pas de freestyle. Selon la taille et la position, une déclaration préalable peut suffire, mais vous devez vérifier votre PLU et les prescriptions locales. Pour ne pas terminer à la mairie en short et claquettes, lisez les bases sur la préparation administrative ici: bien préparer ses travaux. Si vous devez diviser une parcelle pour repositionner le local, consultez aussi la page dédiée au permis et division, puis jetez un œil aux sanctions en cas de non-respect. Ça calme.
Sur le choix du toit, tôle, bac acier ou petite charpente avec pente: ça doit évacuer vite. Vous pouvez vous inspirer des règles de pente d’ouvertures de toit (ex: pentes minimales pour fenêtres de toit) pour dimensionner la fuite d’eau. Ce n’est pas le même produit, mais l’idée reste: pas de flaque, pas de fuite.
Enfin, pensez aux obstacles autour du local. Un arbre malade au-dessus, et vous transformez la toiture en compost. À l’occasion d’un élagage sérieux, voyez si un abattage d’arbre dangereux ouvre droit à un avantage fiscal, ça aide le budget joints et coudes 90°.
- À garder : accès simple, ventilation croisée, évacuation gravitaire, porte large, éclairage intérieur.
- À éviter : placage contre mur mitoyen, sol en terre, hauteur insuffisante, réseaux en vrac.
- Astuce : marquez au sol le gabarit des équipements avant de couler la dalle.
Un local bien placé fait gagner des décibels de silence et des litres d’eau non perdus: vous y gagnez à chaque saison.
Fondations, dalle béton et murs en parpaing: étapes de construction robustes
Vous devez attaquer comme pour une petite annexe maçonnée. Une base solide évite les désordres: vibrations de pompe, microfuites, portes qui coincent. Commencez par décaissé sur la surface + 20 cm tout autour pour le hérisson et le drain. Posez un lit de concassé 20/40 compacté, film polyane, treillis ST25, puis dalle 10–12 cm avec réservations pour les arrivées/retours d’eau et la bonde de purge.
Placez des fourreaux (ICTA ou PEHD) pour l’électricité: alimentation coffret, liaisons projecteurs, asservissements. Identifiez chaque fourreau avec un scotch de couleur. Le jour où vous devez tirer une nouvelle gaine, vous bénirez ces 30 secondes de marquage.
Pour la remontée de tuyaux, regroupez les lignes en faisceaux: skimmers, bonde de fond, prise balai, refoulements. Gardez un rayon large sur les coudes (45° plutôt que 90° quand c’est possible). Moins de pertes de charge, moins d’ennuis. Repérez chaque ligne avec une étiquette indélébile au niveau du futur collecteur.
Montez les murs en parpaings creux de 20 sur deux rangs minimaux avant de couler un chaînage. Scellez des boisseaux de ventilation ou laissez des réservations à 20 cm du sol et sous toiture pour créer la circulation d’air. En tête de mur, coulez un chaînage périphérique avec fers en L aux angles. La toiture, même légère, travaille au vent.
Pour la porte, un linteau préfabriqué suffit généralement. Préparez un seuil béton plus haut que la dalle intérieure pour garder l’eau dehors. À l’intérieur, réalisez une goulotte vers un siphon de sol relié au réseau pluvial si la configuration le permet.
Finition des parois: enduit ciment ou badigeon hydrofuge. Vous vous demandez si vous pouvez laisser un mur en parpaing sans enduit? Lisez ce point juridique et pratique: laisser un mur en parpaing sans enduit. Selon les communes, l’aspect extérieur est surveillé, et au passage, la réglementation sur le ravalement évolue régulièrement.
Toiture: une pente courte vers l’arrière, débord de 10 cm, bande de rive et gouttière. Posez un joint compribande sous les tuiles/plaques si vous voyez passer le jour comme dans une grange. À l’intérieur, fixez deux tasseaux pour suspendre l’épuisette, un tuyau spiralé et un panier à consommables. L’ordre, c’est du temps gagné et moins d’énervement.
Pour visualiser l’implantation, voici un mémo des éléments classiques et de leur position relative. Vous devez adapter aux dimensions réelles de vos équipements.
| Équipement | Position conseillée | Astuce de pose | Maintenance |
|---|---|---|---|
| Pompe 1,5 CV | À 30–50 cm du sol, proche des arrivées | Silentblocs + raccords union | Accès face avant dégagé 60 cm |
| Filtre Ø 750 | Après pompe, axe à 1 m mini de la paroi | Vanne 6 voies orientée vers la porte | Cartouche/sable facilement extractible |
| Collecteur vannes | Mur latéral, à hauteur des yeux | Étiquettes indélébiles par ligne | Vannes 1/4 de tour accessibles |
| Électrolyseur | En bypass après filtre/chauffage | Vannes de dérivation + sonde débit | Cellule extractible sans vidange |
| Régulateur pH | Mur sec, tuyau injection sur refoulement | Sonde dans porte-sonde vertical | Bidon pH- à l’abri, bac rétention |
| Surpresseur | Après filtre, ligne dédiée prise balai | Bypass pour maintenance | Horloge indépendante/asservie |
| Coffret électrique | Mur sec, 1,5 m du sol | Dégagement 70 cm devant | Protection IP adaptée |
- Ne négligez pas les purges en bas de chaque collecteur.
- Imposez-vous un plan côté avec hauteurs de tuyaux et entraxes.
- Contrôlez la planéité de la dalle sur 2 m: pompe et filtre aiment l’horizontal.
Avec une dalle propre, des murs droits et des réservations au bon endroit, le montage des équipements tourne presque tout seul.
Réseau hydraulique piscine: filtration, surpresseur et bypass sans prise de tête
D’un côté, l’eau aspirée: skimmers + bonde de fond. De l’autre, l’eau renvoyée: refoulements + prise balai. Entre les deux, la pompe, le filtre et les options (chauffage, électrolyse, régulateur pH). Vous devez garder un schéma simple, lisible et logique.
Placez des vannes individuelles sur chaque ligne d’aspiration: skimmer 1, skimmer 2, bonde de fond. Ça permet d’équilibrer le débit et d’isoler en cas d’entretien. Sur le départ vers la piscine, mettez une vanne par groupe de refoulements. Un manomètre sur le filtre vous indiquera l’encrassement. La règle: quand la pression monte de 0,3 bar par rapport au nominal, vous devez laver/rincer.
Le surpresseur type Polaris se pose après le filtre, en surpression vers la prise balai. Erreur classique: le brancher en aspiration comme une seconde pompe de filtration. Résultat: ça marche mal et ça grogne. Branchez-le en dérivation depuis la sortie filtre, retour direct sur la prise balai, avec clapet anti-retour. Son coffret intègre horloge et disjoncteur; l’asservissement sur la pompe principale évite de l’allumer à sec.
Pour le confort, créez des bypass sur les équipements sensibles: chauffage, électrolyseur, régulateur pH (pour l’injection). Les bypass vous permettent de maintenir la circulation pendant une maintenance. Les raccords union sur la pompe et la cellule d’électrolyse évitent la scie et les jurons.
Vous devez penser anti-fuite dès l’assemblage: dépolissez légèrement les tubes PVC, nettoyez au décapant, collez en 1/4 de tour et attendez 24 h avant mise en pression. Au premier remplissage, un contrôle au chiffon sec à chaque jonction fait gagner du temps. Si le doute persiste, jetez un œil au compteur général: un disque qui bouge sans conso visible? Cette ressource explique comment vérifier: compteur d’eau qui tourne: fuite?.
Pour le traitement, l’électrolyse au sel produit du chlore actif, point. La cellule se place après filtre et chauffage, montée en bypass, avec sonde de débit et inversion de polarité (auto-nettoyage). Réglez la salinité selon la notice (souvent 4–5 g/L). Un régulateur pH maintient l’eau entre 7,2 et 7,6: sonde, pompe doseuse, bidon pH-, injection sur le refoulement. Les vannes autour de la porte-sonde aident à la calibration.
Un exemple réaliste? La famille Martin a dimensionné une pompe 1,5 CV et un filtre Ø 750 pour une circulation d’environ 21 m³/h. Le robot Polaris 280 tourne 2 h/jour via le surpresseur. En saison, c’est lisible, propre et silencieux. Et quand Papy passe, il trouve même la vanne qui coupe le skimmer 2 sans demander où est le post-it.
- Installez un clapet anti-retour avant l’électrolyse pour éviter les retours de gaz.
- Équipez chaque ligne d’un bouchon de purge hivernale.
- Numérotez les vannes et créez une légende plastifiée au mur.
Besoin d’un coup d’œil en vidéo pour visualiser le schéma des liaisons pompe/filtre/électrolyse? Cette recherche vous y emmène.
Un réseau hydraulique clair et numéroté est la meilleure assurance contre les galères au premier orage d’été.
Électricité du local technique piscine: coffrets, protections et automatismes
Pas d’électricité bancale dans une pièce humide. Vous devez installer un coffret dédié avec interrupteur différentiel 30 mA et protections adaptées par circuit: pompe, surpresseur, éclairage, électrolyseur, régulateur pH. Les sections de câbles suivent la puissance et la longueur: évitez les rallonges spaghetti, optez pour des gaines repérées.
Le coffret du surpresseur comporte souvent une horloge, un disjoncteur et un sélecteur (marche/arrêt/auto). L’asservissement à la pompe principale empêche le démarrage si la filtration est coupée. Si ça disjoncte au bout de 10 minutes, vérifiez l’intensité réglée et le sens du branchement (surpression vers la prise balai, pas l’inverse). Cette petite molette d’intensité, on l’oublie vite.
Pour l’électrolyse, reliez le boîtier de commande sur le même cycle que la pompe. Ainsi, pas de production de chlore sans débit d’eau. Les boîtiers modernes affichent salinité, débit et mode auto-nettoyage. Si l’alarme débit clignote, c’est souvent un panier de skimmer en rade, un niveau d’eau trop bas… ou une vanne mal ouverte. Pas besoin d’appeler la NASA.
Le régulateur pH se pose sur un mur sec. La sonde se visse sur une chambre d’analyse; l’injection se fait par un pointeau sur refoulement. Gardez un bidon pH- dans un bac de rétention, hors gel et sans soleil direct. Une fois par mois, étalonnez la sonde avec solutions 7,0 et 4,0. C’est rapide, et vous évitez les bains « sauce vinaigrette ».
La mise à la terre et les liaisons équipotentielles protègent le matériel et les personnes. Vous devez connecter les parties métalliques apparentes (échelle, projecteurs, pompe) au réseau de terre. Éclairage? Optez pour des transformateurs de sécurité et du matériel IP adapté. Et gardez un dégagement devant le coffret: approcher un tournevis sur la pointe des pieds, non merci.
Besoin d’un rappel: un coffret mal dimensionné ou une implantation hors règles peut amener à des rappels à l’ordre. Pour rester carré, consultez les pages sur les sanctions en cas de non-respect. Et si vous devez bouger un mobil-home de chantier le temps des travaux du local, voyez les règles: déplacer un mobil-home: légalité.
Petit coup d’œil social pour voir des installations propres et des schémas d’asservissement discutés par la communauté:
Pour baliser votre choix de protections, ce tableau donne des ordres de grandeur. Vous devez toujours vérifier la notice des fabricants et l’installation réelle.
| Appareil | Protection conseillée | Section typique | Commande |
|---|---|---|---|
| Pompede filtration 1–1,5 CV | Disj. courbe C 10–16 A + ID 30 mA | 3G2,5 mm² (selon longueur) | Contacteur/horloge |
| Surpresseur 1 CV | Disj. courbe C 8–10 A + ID 30 mA | 3G2,5 mm² | Asservi pompe principale |
| Électrolyseur | Disj. 2–4 A + ID 30 mA | 3G1,5 mm² | Sur contact pompe |
| Régulateur pH | Disj. 2 A + ID 30 mA | 3G1,5 mm² | Parallèle filtration |
| Éclairage | Transfo TBTS + disj. 2–4 A | Selon transfo | Interrupteur étanche |
- Étiquetez chaque disjoncteur et gardez le schéma dans la porte du coffret.
- Installez une prise de service IP44 pour l’aspirateur d’atelier.
- Vérifiez l’absence d’humidité derrière le coffret: lame d’air obligatoire.
Une électricité bien pensée fait tourner la piscine sans drame et sans odeur de bobine cramée.
Aménagement intérieur du local: ergonomie, anti-humidité et entretien facile
Un local technique bien fichu se parcourt sans se cogner le tibia. Vous devez organiser l’espace comme un petit atelier: circulation frontale, outils à portée, et lumières qui éclairent où vous regardez. Une rampe LED étanche au plafond change la vie à 22 h quand un skimmer se bouche pendant le barbecue.
Installez des étagères en PVC ou métal galvanisé, jamais du bois brut. Les bidons (pH-, sel), les paniers, les tests doivent dormir au sec. Ajoutez un bac de rétention sous les produits acides: une micro fuite et la dalle vous dira merci. Un petit tapis caoutchouc devant la vanne 6 voies évite les glissades pendant le lavage/rinçage.
Côté humidité, vous devez traiter à la source. Ventilation croisée, drain périphérique, siphon de sol. Si le terrain remonte, ajoutez un delta MS extérieur ou un enduit hydro à la base. Une baguette de seuil sous la porte limite l’intrusion des eaux battantes. Et si l’eau remonte par capillarité, vous devez casser la base et refaire un arase étanche au mortier hydrofuge.
Pensez au bruit de la pompe: silentblocs sous pompe et surpresseur, et mousse acoustique sur la porte. Le voisin sera content, et vous aussi. Pour l’esthétique, un bardage ou un enduit teinté intègre le local au jardin. Si vous vous demandez jusqu’où aller, jetez un œil à l’actu sur les règles de ravalement: certaines communes ont la gâchette facile sur l’harmonisation des façades.
Sur l’outillage, un kit minimal fait l’affaire: scie cloche, colle PVC, clés plates, tournevis isolés, pince multiprise, multimètre, brosse nylon, graisse silicone. Collez une checklist au mur: lavage filtre, contrôle pression, calibration pH, inspection fuites, purge du collecteur, nettoyage panier pompe. Cela prend 10 minutes par semaine et vous évite la séance de pêche aux feuilles façon concours.
Vous manquez de place parce qu’un vieux mobil-home squat le coin? Avant de jouer à Fort Boyard, regardez d’abord les règles pour déplacer un mobil-home. Et si vous hésitez à poser un préfabriqué plutôt que du parpaing, sachez qu’on trouve des locaux techniques préfabriqués très corrects sur le marché. Montage rapide, mais pensez ventilation, évacuation et coffret au sec.
- Rangez toujours le flexible du robot sur un support pour éviter les torsions.
- Posez un miroir ou un petit inspecteur caméra pour lire les dos des étiquettes sans contorsion.
- Préparez un jeu de joints d’avance et un ruban PTFE de qualité.
Un aménagement cohérent transforme un local technique en poste de pilotage. Vous devez le penser comme tel.
Coûts, planning et pièges à éviter pour un local technique en parpaing
Le budget se tient si vous planifiez. Comptez la maçonnerie (décaissement, hérisson, treillis, béton, parpaings, enduit), la quincaillerie (vannes, clapets, raccords union), les équipements (pompe, filtre, électrolyse, régulateur pH, surpresseur), l’électricité (coffret, protections, gaines, câbles) et les consommables (colle PVC, décapant, joints). Un poste oublie vite un autre: vous devez lister poste par poste.
Pour gagner du temps, planifiez en quatre blocs: terrassement/dalle, murs/toiture, réseaux hydrauliques, électricité/automatisme. Réservez les livraisons d’équipements après coulage de la dalle pour éviter les cartons emballés sous la pluie. Un chantier fluide, c’est une semaine de gagnée et des nerfs en meilleur état.
Les pièges fréquents? Pas d’évacuation au sol, pas de ventilation haute, local trop bas, portes trop étroites, surpresseur monté en aspiration, électrolyse sans bypass, coffret posé sur un mur humide, et… absence d’étiquetage. Oui, la petite étiquette change une saison entière. Autre point, le sens des vannes et le marquage des flèches sur les corps: un montage inversé, et la vanne 6 voies devient une machine à mousse.
Vous devez aussi surveiller l’arrière-plan administratif. Une annexe posée hors prescription attire des ennuis. Prenez 20 minutes pour lire: bien préparer vos travaux et ce qu’il faut savoir sur les sanctions en cas de non-conformité. Et si vous rénovez un local existant, l’esthétique extérieure peut relever du ravalement; vérifiez les règles locales: nouvelle loi ravalement. Autant rester tranquille à l’apéro.
Cas réel: Nadia et Karim transforment leur ancienne cabane en local technique dur. En voulant gagner une journée, ils ont collé des coudes serrés partout. Résultat: surconsommation de la pompe, bruit de turbine et lavage filtre plus fréquent. Après reprise des rayons, le débit a remonté, et leur Polaris a cessé de faire la sieste.
Besoin d’un repère visuel pour planifier vos étapes et éviter les oublis? Cette recherche vidéo aide à baliser le chantier du premier trait de corde au premier lavage de filtre.
- Avant dalle : repérage lignes, fourreaux électriques, drain périphérique.
- Avant murs : seuil, ventilation prévue, linteau porte.
- Avant réseaux : schéma numéroté, vannes et bypass listés.
- Avant mise en eau : test pression, contrôle fuites, lecture compteur.
Un planning carré coupe 80 % des mauvaises surprises. Vous devez le suivre comme une recette: peser, mixer, goûter.
Astuce bonus: quand préfabriqué rime avec gain de temps
Si la maçonnerie vous fait lever un sourcil, les locaux techniques préfabriqués se posent vite. On en trouve en magasin spécialisé et en ligne, livrés avec notice. Reste à soigner l’implantation, le drain et l’électricité. Cela ne remplace pas un montage propre, mais ça limite la poussière et l’andouillette sur le chantier.
- Vérifiez toujours la compatibilité équipements/espace intérieur.
- Renforcez la base: dalle plane, ancrages, contreventement si vent.
- Étanchéifiez les traversées de paroi: passe-parois + mastic adapté.
Même en préfabriqué, les fondamentaux restent identiques: eau qui circule, air qui respire, courant qui protège.
Petit mémo « légal tranquille »
Un doute sur la division parcellaire ou l’implantation? Passez par ce guide sur le permis & division. En limite de propriété, sécurisez les bornes: rétablir la délimitation. Enfin, si vous héritez d’un local bricolé, sachez comment agir vis-à-vis des travaux des anciens propriétaires.
Un projet fluide, c’est un été au calme et une eau limpide qui ne sent pas la salle de sport.
Check final avant première baignade
Vous devez réaliser un test à blanc: mise en eau, purge d’air, lavage/rinçage filtre, vérification de chaque joint, calibration pH. Surveillez le compteur d’eau 10 minutes: si l’index bouge, refaites le tour des jonctions. Ce lien aide à comprendre ce que vous voyez: compteur et fuite. Il vaut mieux une heure de contrôle qu’une journée à écoper.
- Ouvrez progressivement les vannes pour éviter les coups de bélier.
- Réglez l’électrolyse à bas débit la première semaine.
- Programmez les plages horaires: filtration en journée, surpresseur par séquence.
Dernier regard, dernier coup de chiffon: place propre, réseaux lisibles, vous êtes prêt.
Questions fréquentes
Quelle surface viser pour un local technique en parpaing?
Visez 2,5 à 4 m² pour une installation standard avec pompe 1–1,5 CV, filtre Ø 600–750, électrolyse et régulateur pH. Ajoutez 1 m² si vous installez un surpresseur et souhaitez une allée de service confortable.
Faut-il isoler thermiquement le local?
Pas obligatoire, mais vous devez éviter le gel. Un simple doublage mince et un petit hors gel électrique contrôlé protègent joints et boîtiers en hiver. L’ennemi numéro 1 reste l’humidité, pas le froid.
Peut-on récupérer un vieux cabanon pour en faire un local technique?
Oui, si la dalle est plane, la structure saine et la ventilation possible. Renforcez le sol, ajoutez un seuil et un drain. Un bardage propre redonne une seconde vie sans casser la tirelire.
Quel est le meilleur traitement de l’eau pour limiter l’entretien?
L’électrolyse au sel couplée à un régulateur pH donne un suivi régulier et évite les pics d’odeur. Vous devez quand même laver le filtre, contrôler la salinité et étalonner la sonde pH.
Comment éviter les mauvaises surprises administratives?
Vérifiez le PLU, déclarez si nécessaire, respectez les distances aux limites et aux réseaux. Utilisez des ressources pratiques comme cette FAQ travaux et, en cas de doute, bordez le sujet permis/division: permis & division.
