Câble électrique sans gaine dans un mur : risques et solutions
Quand on découvre un câble électrique noyé dans un mur, la première question est simple, mais la réponse dépend du type de conducteur. Dans certains cas, la pose directe peut être tolérée, dans d’autres elle est interdite et source de risques. Pour s’y retrouver, il faut distinguer le fil isolé, le câble multiconducteur, et surtout connaître les règles de la norme NF C 15-100.
À retenir :
Après 20 ans sur les chantiers, je vous le dis : un fil seul dans un mur, c’est une invitation aux ennuis, alors protégez les conducteurs pour limiter les risques et faciliter les interventions.
- Identifiez le conducteur : distinguez un H07V‑U / H07V‑R d’un R2V et vérifiez la conformité avec la NF C 15-100.
- Pour les fils isolés, pose obligatoire en gaine ICTA ou IRL, pas d’exception ; ne laissez pas le câble en contact brut avec la maçonnerie.
- Le R2V peut être encastré sous conditions, notamment respecter les profondeurs de saignée, le trajet autorisé et l’état du support (non propagateur de flamme si nécessaire).
- En cas de doute, faites contrôler par un électricien : cela évite les surprises, les travaux lourds plus tard et les complications avec l’assurance.
Qu’est-ce qu’un câble électrique sans gaine dans un mur ?

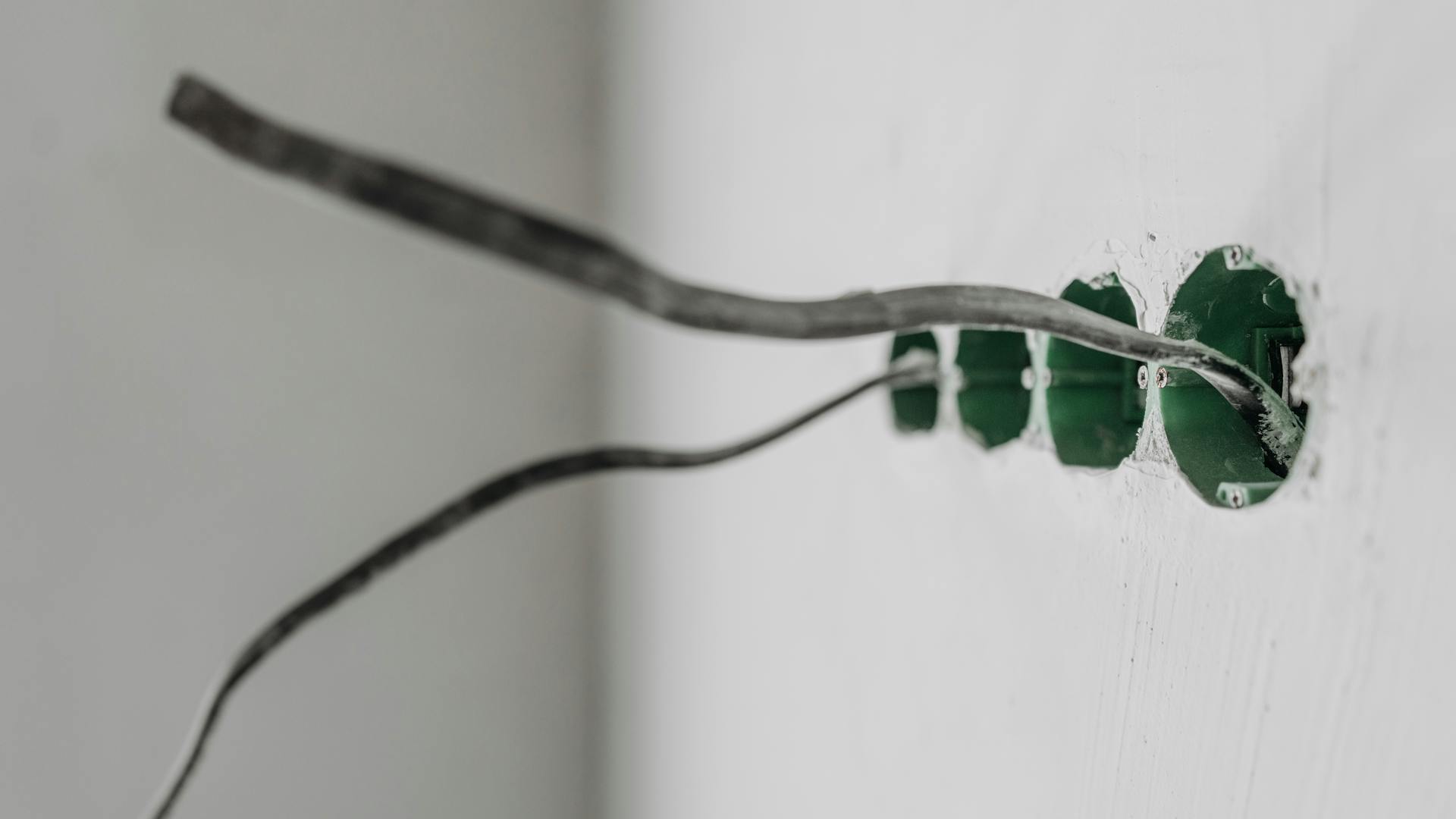

Un câble électrique sans gaine dans un mur désigne un conducteur posé directement dans la maçonnerie ou dans une cloison, sans conduit de protection intermédiaire. Autrement dit, le câble ou le fil est scellé, encastré ou noyé dans le support, au lieu de passer dans une gaine ICTA, IRL ou un dispositif équivalent.
Cette configuration concerne surtout les câblages encastrés, que ce soit dans un mur en béton, en plâtre ou dans une cloison légère de type BA13. Sur le chantier, on croise souvent ce type de pose lors de rénovations anciennes, parfois avec des surprises peu réjouissantes, parce qu’un mur adore cacher ses petits secrets jusqu’au jour du perçage.
En France, la référence de pose est la NF C 15-100. Cette norme encadre l’installation électrique dans les bâtiments et précise comment les conducteurs doivent être protégés, cheminés et rendus accessibles dans certaines situations. Elle ne sert pas seulement à faire joli sur un dossier technique, elle vise surtout la sécurité et la durabilité de l’installation.
La réglementation et les types de câbles concernés
La réglementation ne traite pas tous les conducteurs de la même manière. Selon qu’il s’agisse d’un fil isolé seul ou d’un câble multiconducteur, la pose dans un mur peut être interdite, autorisée sous conditions, ou tout simplement tolérée si la protection intégrée du câble est suffisante.
Fils électriques isolés seuls : interdiction de pose sans gaine
Les fils isolés simples, comme les modèles H07V-U ou H07V-R, ne doivent jamais être installés directement dans une paroi. Ils ne sont pas conçus pour être en contact brut avec le béton, le plâtre ou le placo. Sans gaine, ils sont vulnérables et la moindre contrainte peut les abîmer.
La NF C 15-100 impose donc leur passage dans une gaine de protection adaptée, comme une gaine ICTA ou IRL. Cette protection n’est pas un luxe de chantier, c’est ce qui permet de préserver le conducteur, de limiter les agressions mécaniques et de faciliter un remplacement futur. Un fil seul dans un mur, c’est un peu comme envoyer un ouvrier au casse-pipes sans casque, l’idée n’est pas brillante.
La raison est simple : un fil isolé est fragile et dépend totalement de son enveloppe. La gaine sert à la fois de barrière mécanique et de passage remplaçable. Sans elle, le conducteur devient beaucoup plus sensible aux frottements, aux écrasements et aux défauts liés au vieillissement de la paroi.
Cas du câble multiconducteur R2V
Le câble R2V est différent. Il regroupe plusieurs conducteurs avec leur isolation propre, le tout protégé par une gaine extérieure grise résistante. Cette conception permet, dans certains cas, un encastrement sous enduit sans ajouter de gaine supplémentaire.
Ce câble peut donc être posé directement dans une saignée ou sous enduit, à condition de respecter les règles de mise en œuvre prévues par la norme. En cloison BA13, son installation sans gaine peut aussi être admise si le câble est non propagateur de flamme et si le vide technique est correctement utilisé. Là encore, le détail compte, parce qu’un R2V posé n’importe comment reste un mauvais plan, même s’il a une belle gaine grise.
Il faut toutefois rappeler que cette possibilité ne dispense jamais du respect des profondeurs de saignée, des trajets autorisés et des contraintes de pose. Un câble R2V ne donne pas carte blanche, il bénéficie seulement d’un cadre réglementaire plus souple que celui d’un fil isolé nu.
Pourquoi cette réglementation ?
Les règles existent d’abord pour protéger les personnes. Une installation mal protégée peut provoquer des défauts d’isolement, des échauffements ou des incidents plus graves encore. La norme vise aussi la tenue dans le temps, car une installation électrique se juge souvent le jour où l’on perce, rénove ou modifie la pièce.
Un autre point important concerne la réparabilité. La logique de la norme est de permettre le tirage ou le remplacement des conducteurs quand cela est nécessaire. Un conducteur scellé dans le mur sans gaine devient presque impossible à extraire proprement, ce qui complique toute intervention future. En chantier, on dit souvent qu’un câble inaccessible finit toujours par revenir vous rappeler son existence.
Les risques d’un câble électrique sans gaine dans un mur
Installer un câble sans protection adaptée ne pose pas seulement un problème de conformité. Cela augmente aussi les risques techniques, parfois longtemps après la pose. Le mur semble tranquille aujourd’hui, mais il n’oublie jamais les travaux de demain.
Dégradation de l’isolation et humidité
Quand un câble est en contact direct avec une maçonnerie humide, son isolation peut se dégrader plus vite. L’humidité favorise les microaltérations, les pertes d’isolement et parfois des phénomènes de corrosion interne. À terme, cela peut créer des fuites de courant ou des courts-circuits.
Ce risque est particulièrement marqué dans les supports anciens, les murs sujets aux remontées d’humidité ou les cloisons où la ventilation est limitée. Une gaine joue alors un rôle de séparation et de protection. Sans elle, le câble travaille dans des conditions beaucoup moins favorables.
Risques mécaniques : écrasements et détériorations
Un câble noyé dans le mur peut être endommagé lors d’un perçage, de la pose d’une étagère, d’une fixation de meuble ou de la mise en place d’une fourrure de cloison. Le problème ne se voit pas toujours immédiatement, ce qui rend le défaut encore plus sournois.
Un écrassement ou une entaille suffit à fragiliser la gaine ou l’isolant. Le conducteur perd alors sa résistance mécanique et devient potentiellement dangereux. Dans le monde du bâtiment, le hasard adore les perceuses mal placées, et les câbles sans protection n’aiment pas du tout ce genre de rendez-vous.
Impossibilité de remplacement
Un câble sans gaine, surtout s’il est scellé dans une maçonnerie, est très difficile à remplacer. En cas de panne, de mise aux normes ou de modification de circuit, il faut souvent ouvrir le mur. Le coût et les désagréments grimpent très vite.
La gaine permet au contraire de retirer un ancien conducteur et d’en tirer un nouveau. Ce détail change tout sur la durée de vie d’une installation. Une pose pensée pour être maintenable évite de transformer un simple dépannage en opération de maçonnerie lourde.
Non-conformité réglementaire et impact sur l’assurance
Une installation non conforme à la NF C 15-100 peut poser problème en cas de sinistre d’origine électrique. L’assurance habitation peut alors limiter sa prise en charge, voire la refuser selon les circonstances et les constats réalisés.
La non-conformité n’est donc pas seulement une affaire de technicien tatillon. Elle peut avoir des conséquences financières bien concrètes. Quand l’expert passe, il regarde aussi la qualité de la pose, pas seulement la couleur des murs.
Pour mieux visualiser les différences, voici un tableau récapitulatif des principaux cas rencontrés sur chantier.
| Type de conducteur | Pose directe dans le mur | Protection requise | Risque principal |
|---|---|---|---|
| Fil isolé H07V-U / H07V-R | Non | Gaine ICTA, IRL ou équivalent | Dégradation, défaut de conformité |
| Câble multiconducteur R2V | Oui, sous conditions | Gaine non systématique, selon le support et la pose | Écrasement, percement, mauvaise mise en œuvre |
| Câble en cloison BA13 | Possible selon le contexte | Vide technique ou protection adaptée | Atteinte lors d’un perçage ou d’un aménagement |
Bonnes pratiques et solutions en cas de découverte d’un câble sans gaine
Découvrir un câble sans gaine dans un mur n’impose pas de casser tout de suite la maison, mais il faut analyser la situation sérieusement. Le bon réflexe consiste à identifier le type de câble, vérifier son cheminement et évaluer sa conformité réelle.
Que faire si un câble sans gaine est découvert ?
Si le câble est un R2V, il faut contrôler qu’il respecte bien les règles de pose, notamment les trajets, les profondeurs de saignée et le type de support. Un câble protégé par sa propre gaine peut être acceptable, mais seulement s’il a été installé dans les règles.
Si l’on est face à des fils isolés simples, la réponse est différente. Il faut alors envisager une reprise de l’installation avec une gaine conforme. Dans le doute, un électricien professionnel peut établir un diagnostic précis et dire si la pose est acceptable ou non. Mieux vaut un contrôle qu’un mur ouvert plus tard, surtout quand la perceuse a déjà montré les dents.
Solutions correctives possibles
La solution la plus courante consiste à poser une gaine ICTA, IRL ou un conduit équivalent pour protéger les fils. Cette reprise rend l’installation plus cohérente avec la norme et améliore la possibilité de remplacement futur.
En rénovation, il est souvent pertinent de refaire le cheminement dans une nouvelle saignée conforme. Il faut alors respecter les zones autorisées et les profondeurs recommandées pour limiter les risques de percement accidentel. Une pose soignée vaut mieux qu’un rattrapage approximatif, surtout quand on sait que les murs ont une mémoire bien plus longue que les occupants.
Recommandations pour toute nouvelle installation
Pour une installation neuve, le plus sûr consiste à prévoir dès le départ le passage des conducteurs dans une gaine. Cela protège mécaniquement les câbles et permet leur remplacement plus facilement. Ce choix simplifie aussi les interventions futures, ce qui n’est jamais un mauvais calcul.
Il est également recommandé de faire vérifier la réalisation par un artisan électricien qualifié. Dans les cloisons légères, comme le placo ou le BA13, il faut s’assurer que le vide technique ou la gaine utilisée correspond bien à l’usage prévu. Une installation bien pensée aujourd’hui évite souvent les mauvaises surprises au premier coup de perceuse de demain.
À retenir sur la pose des câbles électriques dans les murs
La règle à garder en tête est simple, la gaine reste la solution de référence pour protéger les fils isolés et faciliter les interventions futures. Le câble multiconducteur R2V constitue une exception encadrée, mais il ne dispense jamais de respecter les règles de pose et les trajets autorisés.
En cas de doute sur une installation existante, le contrôle par un professionnel reste la meilleure voie. Entre la sécurité, la conformité et la tranquillité de l’assurance, mieux vaut une vérification sérieuse qu’une surprise dans le mur. En électricité comme sur les chantiers, ce qui est bien caché n’est pas toujours bien fait.
